منزل أسبار
1 / 5
|

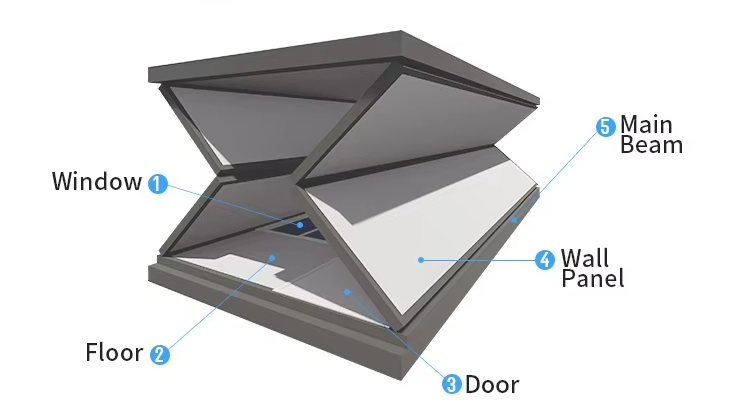

الأبعاد الخارجية (مم): 5800 مم * 2500 مم * 2460 مم الأبعاد الداخلية (مم): 5680 مم * 2380 مم * 2260 مم الحالة المطوية (مم): 5800 مم * 2500 مم * 440 مم |
||||
|---|---|---|---|---|

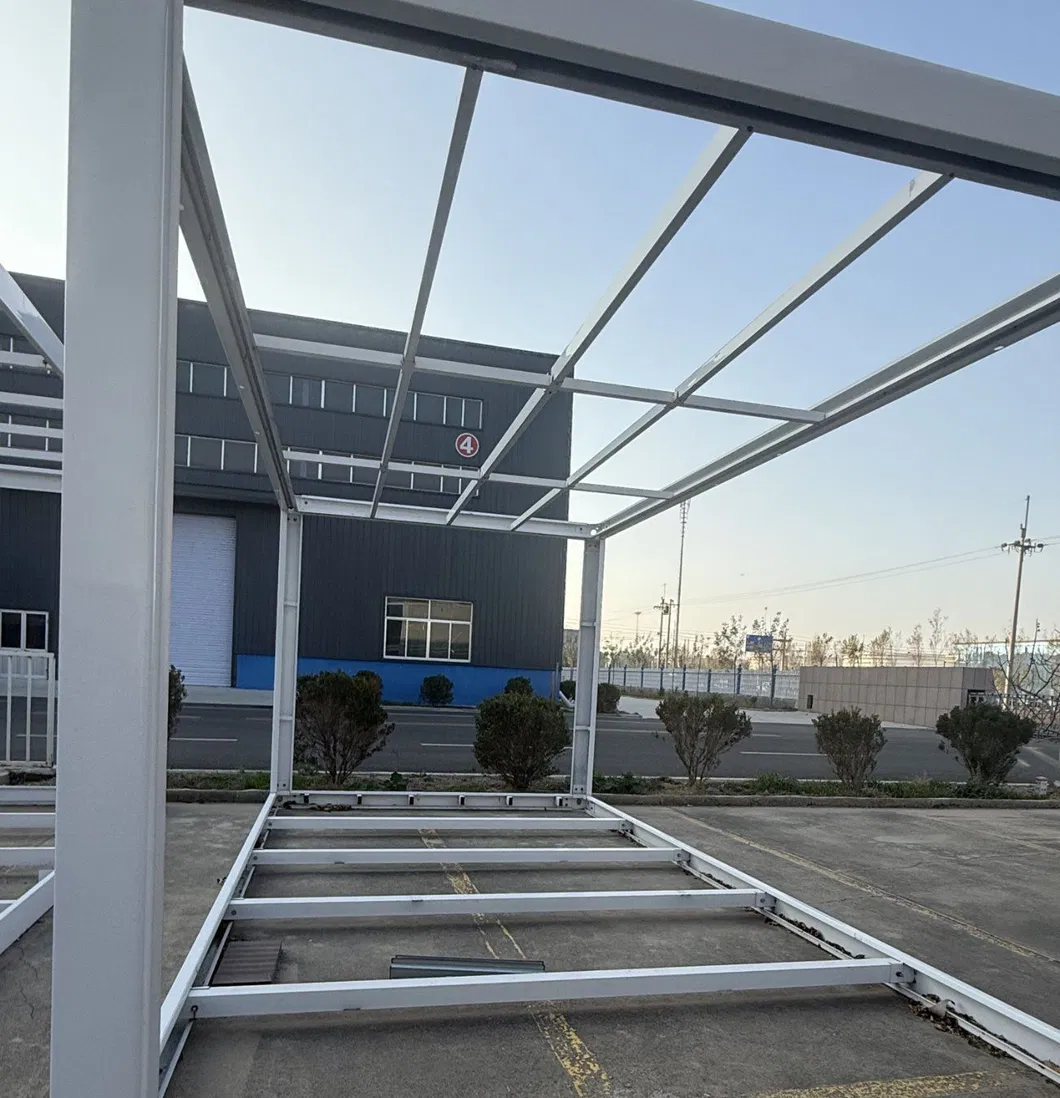

| النوع | المواصفات | اسم المادة | الطراز | السمك (مم) |
| إطار العمل (الإطار العلوي) | الإطار العلوي | حلفنة خاصة الأم والطفل | 5800 | 1.5 |
| أنبوب مطلي | 60*60*2365 | 1.5 | ||
| لوحة حماية على شكل L | 120*16*2288 | 2.0 | ||
| أنبوب مربع مغلفن | 50*50*2365 | 1.8 | ||
| 30*50*1380 | 1.2 | |||
| رأس معلق مجلفن | 200*100 | 10.0 | ||
| 100*80 | 6.0 | |||
| إطار العمل (الجانب 6 م) | الجانب الذي يبلغ 6 أمتار | حلفنة خاصة الأم والطفل | 5790 | 1.5 |
| 5790 | 1.5 | |||
| 50 فتحة للوحة الحائط | 77*60*50*974 | 1.5 | ||
| لوحة حماية على شكل L | 120*16*1113 | 2.0 | ||
| 120*16*1093 | 2.0 | |||
| انحني | عمود من الفولاذ المقاوم للصدأ | 3.0 | ||
| عمود قياسي | 3.0 | |||
| النوع | المواصفات | اسم المادة | الطراز | السمك (مم) | |
|---|---|---|---|---|---|
| إطار العمل | الجانب 3 م | حلفنة خاصة الأم والطفل | 2327 | 1.5 | |
| أنبوب مربع مغلفن | 60*60*1920 | 1.5 | |||
| 60*60*2207 | 1.5 | ||||
| مكواة بزاوية | 20*20*2500 | 1.2 | |||
| انحني (عمود قياسي) | عمود قياسي | 3.0 | |||
| شريط منع التسرب | - | - | |||
| الإطار السفلي | حلفنة خاصة الأم والطفل | 170*5800 | 2.0 | ||
| 2485 | 1.8 | ||||
| الضوء الثانوي السفلي | 40*80*2485 | 1.2 | |||
| أنبوب مربع التعزيز السفلي | 60*60*560 | 1.8 | |||
| 60*60*170 | 1.8 | ||||
| رأس معلق | 220*100 | 14.0 | |||
| أعلى الصندوق | لون الإطار | الرش الإلكتروستاتي / مسحوق أبيض مباشر | |||
| السقف الخارجي | 980 لوحة مفردة على شكل Z 0.4*2453*6 ألواح من أسلاك غسيل الصحون 15 متر مربع | ||||
| سقف داخلي | 831 قطعة من الصلب الملون السقف 0.3*2330*7 قطع، 20*20 زاوية من الحديد 5800*3 قطع | ||||
| لوحات الحائط | الجانب 6 م | 1150 لوحة مركبة من صوف صخري 5 سم، 0.3/0.3 مزدوج الجوانب، كثافة كبيرة 70 كجم، قشر برتقالي مزدوج الجوانب | |||
| الجانب 3 م | لوحة مركبة من صوف صخري من النوع 950 سم، مزدوجة الوجه 0.3/0.3، كثافة ضخمة 70 كجم، قشرة برتقالية مزدوجة الجانب | ||||
| الطابق | الأرضية | لوحة مصنفرة الاسمنت 18 مم | |||
| كهربائي | التوزيع | تقوم الأسلاك الكهربائية، المركبة بدقة وفقًا لمواصفات مقاومة الرطوبة، بتوصيل الدوائر وفقًا لمواصفات هندسة الدوائر الكهربائية، الداخلية: خط الوارد 6,0²*4 م، 1 63A واقي من التسرب، 1 صندوق توزيع، 1 مقبس تكييف هواء ثلاثي الفتحات * 4²*2 م، خط دخل المقبس 2,5 ²*11 م، خط المصباح 1,5 م*3,5 م، فتحة واحدة ذات خمس فتحات، مقبس ذو خمس فتحات، مصباح شريط LED، 2 متر من حوض سلك، 1,5 م من أنبوب الثبت | |||
| أبواب ونوافذ | الخاصة | باب مسطح خاص عالي الجودة، الحجم: مجموعة واحدة 950 مم*1970مم. نافذة مصنوعة من سبائك الألومنيوم للحماية من السرقة، مجموعتان 950*1230 مم. | |||
